Проекты домов и коттеджей

Проект одноэтажного дома с гаражом бесплатно 92/74 с возможностью скачать готовый проект коттеджа непосредственно со страницы описания проекта, без необходимости перехода ну другой сайт, ожидания загрузки и отправки СМС сообщений
Общая площадь 127 кв. м.
Жилая площадь 58 кв. м.
Материал стен - комбинированный

Проекты, размещенные в разделе "Бесплатные готовые проекты", имеют ссылку на бесплатное скачивание файла проекта. Ссылка на скачивание располагается в тексте описания проекта (см. ниже). Если Вы не нашли ссылку, напишите нам и мы вышлем ее на ваш email в течение 3-х рабочих дней.

Получить ссылку
Наш каталог регулярно пополняется бесплатными готовыми проектами. Вы можете подписаться на рассылку и мгновенно получать информацию о добавленных проектах домов, бань и гаражей

Подписаться на бесплатный проект

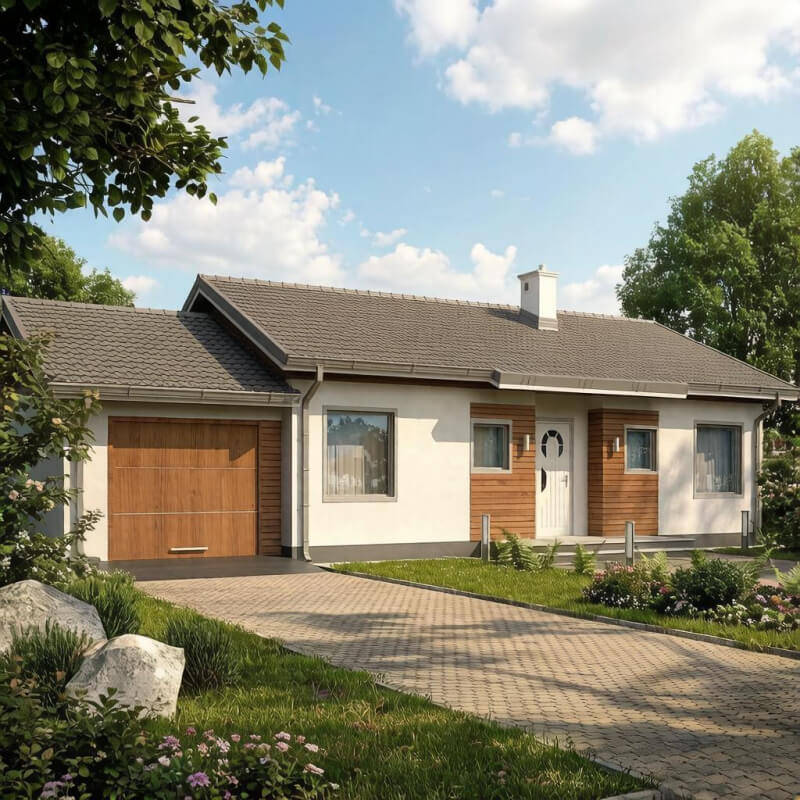

Проект одноэтажного дома с гаражом бесплатно 92/74

Скачать проект дома 92/74 в формате pdf.
Скачать проект одноэтажного дома с гаражом бесплатно 92/74 в виде архива в формате rar.
Стоимость строительства жилого дома по данному проекту в ценах 2019 года составляет 1 991 584 рублей.
Скачать подробную смету на строительство дома в виде архива в формате rar.
Коттедж может быть выполнен с несколькими архитектурными вариантами оформления фасадов (из облицовочного кирпича или с оштукатуриванием фасада и его последующей окраской)
Порядок монтажа кровли бесплатного проекта одноэтажного дома с гаражом
1. Разгрузку пиломатериала на объекте осуществлять на поддоны.
Под пачку пиломатериала по три стопки в два поддона, чтобы увеличить зазор от земли.
В каждом ряду брусьев и досок укладывать по три прокладки толщиной не менее 20 мм.
Прокладки должны располагаться строго одна под другой.
Пачку сложенного пиломатериала укрывать от дождя.
2. После пропитки пиломатериалы не допускается складировать без прокладок.
Пропитанный пиломатериал сортировать по трём стопкам: прогоны и мауэрлаты, балки и стропила, обрешётка и подшивки.
3. В то время как одна часть бригады занимается пропиткой пиломатериала, другая устанавливает шпильки под мауэрлаты.
Шаг шпилек 500 мм.
Диаметр лунки не менее 30 мм, глубина на два ряда (500 мм).
После разметки и высверливания лунок, смочить их водой и заполнить жидко замешанным клеем для газобетона.
Опустить в клей шпильки.
На следующий день, после того как клей затвердеет, верхней части торчащей шпильки можно придать вертикальное положение, используя трубу подходящего диаметра. Запрещается бить по шпильке молотком, чтобы не повредить резьбу и не разрушить ещё не набравший прочность клей.
4. Муэрлаты, располагающиеся над кирпичной кладкой, крепить рамными саморезами 7,5 х 202 мм через усиленную шайбу М 8 с шагом 500 мм.
На маленьких мауэрлатах должно быть не менее 2-х саморезов.
В случае, если сечение мауэрлата по высоте превышает 50 мм, саморез утапливать в древесину таким образом, чтобы он зашёл в кирпичную кладку на 140-150 мм, в пропаренный бетон - 50-70 мм, монолитный бетон - 70-100 мм.
5. Части мауэрлатов, соприкасающихся с бетоном или кирпичом дополнительно обмазать битумным праймером.
6. Далее необходимо установить мауэрлаты и прогоны по проекту дома.
Затяжку шпилек мауэрлатов производить на седьмой день после установки шпилек.
В противном случае, не набравший прочность клей может разрушится.
7. После установки мауэрлатов и прогонов, устанавливаются крайние стропильные ноги.
Между крайними стропилами натягивается не менее 3-х ниток (причалок) и по ним ведётся установка промежуточных стропил, с контролем плоскости ската.
После формирования поверхности ската, необходимо проверить его диагонали и при надобности подкорректировать смещением крайних стропил.
8. Перед монтажом мембраны, необходимо собрать макет карнизной части крыши и макет лобовой (фронтонной) части крыши, чтобы иметь представление насколько выдвигать контр обрешётку, обрешётку и фанеру (ОСП), чтобы капельник заходил на 1/3 над желобом.
Не допускается работа по монтажу мембраны до тех пор, пока бригада не предъявит к осмотру макеты карнизной и лобовой части крыши.
9. После того, как все стропила ската установлены можно приступать у монтажу диффузионной мембраны.
В качестве диффузионной мембраны следует применять: Изоспан А (и его аналоги) - в случае если крыша чердачная не утеплённая и подшивка карнизов будет выполняться сразу после монтажа кровли (незакрытый Изоспан легко может растрепаться ветром в течении недели), Тайвек Софт - в случае чердачной неутеплённой крыши с отсрочкой подшивки карнизов до 1-го месяца, Тайвек Солид - для мансардной утеплённой крыши с отсрочкой подшивки карнизов до 2-х месяцев.
Чтобы диффузионная мембрана не растрепалась ветром в районе карниза необходимо закрепить временную ветровую доску и прикрепить к ней мембрану степлером.
Прежде чем закрепить конец мембраны его нужно сложить в два-три слоя и пробивать скобой степлера несколько слоёв мембраны.
Это мера не позволит оторваться мембране в районе скобы.
10. Нижнее полотно мембраны должно свисать в водосточный желоб таким образом, чтобы после монтажа водостока, край мембраны крепился к внутренней поверхности желоба на герметик.
11. Натяжка мембраны. В случае утеплённой мансардной крыши мембрана натягивается без провисания.
В случае чердачной крыши без утепления, мембрана не натягивается, делается небольшой провис, который необходимо контролировать шаблоном.
Величина провисания 2-З см.
12. Мембрана в ендовах укладывается вдоль ендовы с хорошей натяжкой полотна.
Полотна скатов должны находить на полотно ендовы и крепиться в сгибе ендовы.
13. Приклеивание полотнищ мембраны между собой выполнять бутиловой летной.
Никаких скотчей! В местах проходных элементов мембрана крепится таким образом, чтобы сток предполагаемого конденсата осуществлялся строго в водосточную систему.
Правильность монтажа мембраны проверяется лейкой с водой.
14. Подрезка лишних частей полотнищ мембраны должна осуществляться в момент крепления полотна.
Не допускать висящие, незакреплённые куски полотна.
15. Контр обрешётка крепится параллельно с монтажом мембраны.
Первоочередно, мембрана крепится в ендовах, потом первая полоса на нижней части ската сразу закрепляется контр обрешёткой, таким образом, чтобы выполнить нахлёст по инструкции к мембране.
По закреплённой контр обрешётке можно прибить несколько досок обрешётки, что облегчит передвижение по скатам.
Таким образом, монтаж мембраны, контр обрешётки и обрешётки ведётся параллельно до самого конька.
16. Крепление мембраны - бутиловая лента, скобки, герметик силиконовый при необходимости.
17. Крепление контр обрешётки - гвоздь 100 мм. По 3 гвоздя на ширину полотна.
18. Крепление обрешётки - гвоздь 90 мм. По 2 гвоздя в торцах доски и по 1-му гвоздю на средней части.
19. По смонтированной обрешётке крепится фанера (ОСП): саморезами 5 х 40 мм в карнизных и фронтонных частях, гвоздями 30 мм в остальных местах.
Шаг саморезов (гвоздей): по краям 25-ЗО см, в середине 50-60 см.
Зазор между стыками плит фанеры контролировать гвоздём толщиной 4мм. Рекомендуется обработка торцов фанеры праймером в тот момент, когда фанера сложена стопкой на объекте.
Эта мера позволит уменьшить набухание фанеры на краях, если в процессе монтажа её намочит дождь.
20. Подкладочный ковёр крепится после монтажа капельников.
Крепление ковра осуществлять строго по инструкции производителя.
Перед монтажом ковра рулоны раскатываются на ровной поверхности и вылёживаются 3-4 часа.
Эта мера позволяет им распрямиться и не допускает образования волн на ковре.
В случае низких температур (ниже +15 градусов), натягивание ковра выполнять с прогревом полотнищ горелкой, не допуская локального перегрева.
21. Примыкания ковра выполняется по инструкции производителя.
22. Битумная черепица крепится гвоздями 30 мм, строго по инструкции производителя.
23. Установка планок примыкания ведётся по инструкции производителя.
24. Установка аэраторов ведётся по инструкции производителя.
25. Установка проходных элементов ведётся по инструкции производителя.
26. После выполнения кровельных работ на участке наводится идеальный порядок, собирается весь мусор, обрезки и даже гвозди.

Характеристики

Рабочие чертежи
Скачать проект одноэтажного дома
, Скачать смету на строительство коттеджа
Цена строительства 1991584
Проекты Я.Маркета Скачивайте приложение ЯМ
и выбирайте себе проекты коттеджей на своем смартфоне
Скачать приложение
Общая площадь (кв.м.)
126,61
Полный проект да
Этажность один этаж
Материал стен пено(газосиликатные)блоки
Жилая площадь (кв.м.) 57,73
Количество спален 3
Материал перекрытий сборный ж/бетон
Площадь застройки (кв.м.) 168
Отделка стен штукатурка с покраской, облицовочный кирпич
Длина основания (м.) 17,28
Ширина основания (м.) 9,74
Автор проекта ИП Юнусов С.А.
Архитектурный стиль классический
Контакты Автора 8-913-625-91-20
Бассейн нет
Вид кровли простая двухскатная
Второй свет нет
Высота строения (м.) 6,9
Гараж да
Год разработки 2007 год
Камин нет
Материал кровли мягкая кровля скатная
Отделка цоколя искусственный камень
Подвал нет
Терраса/веранда нет
Тип объекта коттедж
Эркер нет
Цена проекта 0
Язык проекта Русский
